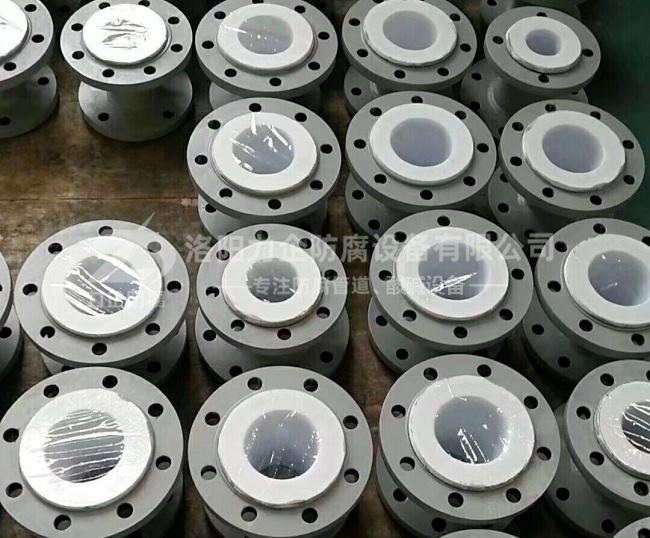

管道襯四氟的緊襯工藝是鋼管與四氟管緊密貼合的，在常壓的管路上，溫度不能超過120℃，在微負壓，小口徑，低溫管路上可以長期使用，不適用與空氣較少的管道，緊襯工藝管道多用于DN25-DN300.

接上述特殊工況有負壓，真空狀態(tài)管道，用模壓工藝，模壓工藝是將四氟粉料加入模具中，經(jīng)過打壓燒結成型的工藝，模壓工藝制作的四氟管道密度較高，具有耐高溫和耐壓性能。模壓工藝使用壓力在-0.09-1.6MPa，常用的規(guī)格有DN25-DN700,使用溫度不超過180℃。

等靜壓工藝是目前較高標準的襯四氟管道，襯四氟管道經(jīng)等壓倉加壓，制作的襯四氟等壓管道管件成本較高，使用壓力在-0.096-1.6MPa，使用溫度在260℃一下。

對襯四氟管道內襯鋼絲網(wǎng)，用來增強管道的機械性能，內襯鋼絲網(wǎng)后內襯厚度較高，用來增強耐負壓性能，口徑在DN80-DN700.對于較大口徑的防腐設備，儲罐模壓，纏繞等工藝不好做的情況，也可以增加鋼絲網(wǎng)利用板襯工藝施工。

對于管道襯四氟過程中應遵循行業(yè)規(guī)范，采用專用設備，嚴格控制管道的壓力和加熱溫度范圍，確保襯四氟產(chǎn)品能夠長期穩(wěn)定安全運行。
